在实际生产中，奥氏体的冷却转变大多是在连续冷却过程中进行，故有必要对过冷奥氏体的连续冷却转变曲线有所了解。它也是由实验方法测定的，与等温转变曲线的区别在于连续冷却转变曲线位于曲线的右下侧，且没有C曲线的下部分，即共析钢在连续冷却转变时，得不到贝氏体组织。这是因为共析钢贝氏体转变的孕育期很长，当过冷奥氏体连续冷却通过贝氏体转变区内尚未发生转变时就已过冷到Ms点而发生马氏体转变，所以不出现贝氏体转变。连续冷却转变曲线又称CCT图，如图4-25所示。

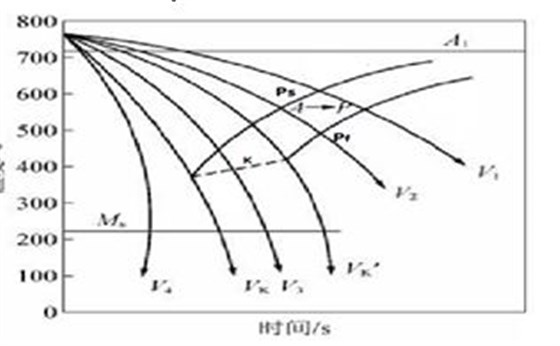

图2-25 连续冷却转变曲线CCT图

图中Ps和Pf表示A→P的开始线和终了线，K线表示A→P的终止线，若冷却曲线碰到K线，这时A→P转变停止，继续冷却时奥氏体一直保持到Ms点温度以下转变为马氏体。

称为临界冷却速度，也称为上临界冷却速度 ,它是获得全部马氏体组织

的最小冷却速度。 愈小，钢在淬火时越容易获得马氏体组织，即钢接受淬火的能力愈大。 为下临界冷却速度，是保证奥氏体全部转变为珠光体的最大冷却速度。 越小，则退火速度所需时间越长。
