浙江国检检测

首页 检测百科

成品异型螺母热处理工艺与金相分析

2020-06-03 12:12:30

40CrNiMo异形螺母(12角螺母)成品

(1) 40CrNiMo螺母实物形貌见图6-6。

螺母实物形貌


图6-6 螺母实物形貌

(2)40CrNiMo热处理螺母金相组织。

40CrNiMo热处理螺母金相组织为回火索氏体组织,见图6-7。

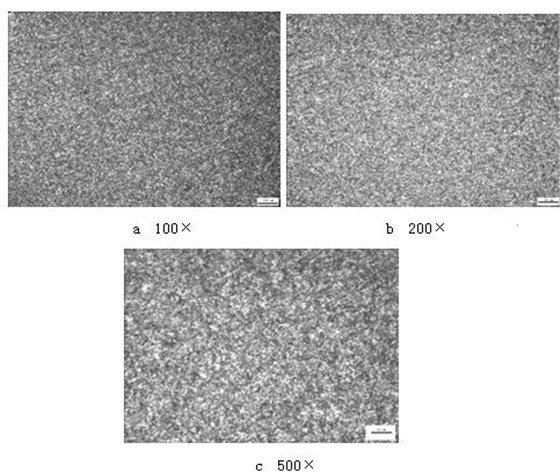

40CrNiMo螺母淬火回火金相组织

图6-7 40CrNiMo螺母淬火回火金相组织

40CrNiMo螺母热处理工艺:

淬火:盐浴炉850℃ 保温10min,油冷;

回火:520℃ 保温40min,水冷


微信关注图
