６００MW 超临界电站锅炉末级过热器管爆裂失效分析
晏嘉陵
(中国大唐集团 科学技术研究院有限公司 华东分公司,合肥 ２３００８８)
摘 要:通过宏观检验、室温拉伸试验、金相检验、硬度试验等方法对某６００ MW 超临界电站锅炉末级过热器管发生爆裂的原因进行了分析.结果表明:该爆裂管经历过长期超温运行,组织老化严重,产生蠕变孔洞并连接形成裂纹,最终导致其在最薄弱的弯头外弧面处发生爆裂.
关键词:末级过热器;爆裂;失效分析;长期超温;组织老化;蠕变孔洞
中图分类号:TK２２３．３;TG１１５ 文献标志码:B 文章编号:１００１Ｇ４０１２(２０１７)０６Ｇ０４４５Ｇ０４
锅炉４管(过热器管、再热器管、水冷壁管和省煤器管)是电站锅炉的主要承压和受热部件.据粗略统计,锅炉４管事故约占国内锅炉事故的２/３,是影响火电机组安全经济运行的最主要因素之一[１Ｇ７].随着我国火电机组容量的不断提高,汽水系统的压力和温度也相应增加,在运行过程中出现了诸多问题.某电厂锅炉末级过热器管发生爆管事故,爆裂过热器管材料为 GB５３１０－２００８«高 压 锅 炉 炉 用 无 缝 钢 管»中 的１０Cr９Mo１VNbN(美 国 牌 号 T９１)钢 管,规 格 为
?３８．１mm×７．９６mm;爆 裂 位 置 为 由 西 向 东 数 第２８排、由外向内数第６根;过热器管累计运行时间约６×１０４ h.该锅炉型号为 SGＧ１９１８/２５．４ＧM９６８,为超临界参数变压运行螺旋管圈直流、单炉膛、一次中间再热、单炉膛四角切圆燃烧方式、平衡通风、固态排渣、全钢构架、全悬吊结构、露天布置、Π型燃煤锅炉.过热蒸汽出口设计压力为２５．４ MPa,设计温度为５７１℃.笔者对爆裂末级过热器管进行了检验和分析,查明了其爆裂原因,并给出了改进建议.
１ 理化检验
１．１ 宏观检验

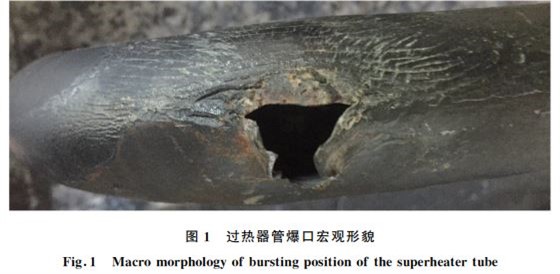

爆裂末级过热器管爆口宏观形貌如图１所示,爆口位于钢管弯头背弧面,附近无明显胀粗,爆口沿钢管轴向长约３０ mm.由于爆管后与其他过热器管相互吹损,爆口边缘部分位置吹损缺失,爆口附近部分未被吹损位置有明显龟裂纹.
１．２ 室温拉伸试验

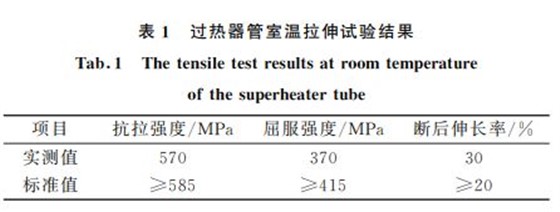

在爆裂末级过热器管上取４个拉伸试样,使用CMT５１０５微机控制电子万能试验机进行室温拉伸试验,试验结果取４个试样的平均值,见表１.可见钢管的抗拉强度和屈服强度均不能满足 GB５３１０－２００８对１０CrMo１VNbN 钢管的技术要求.
１．３ 金相检验
在爆裂末级过热器管爆口附近、爆口背面、距离爆口２００mm 和５００mm 的直管段位置分别截取金相试样.试 样 经 磨 制、抛 光 和 化 学 侵 蚀 后 在 CarlZeissAxioObserverA１m 型金相显微镜下进行显微组织试样的.

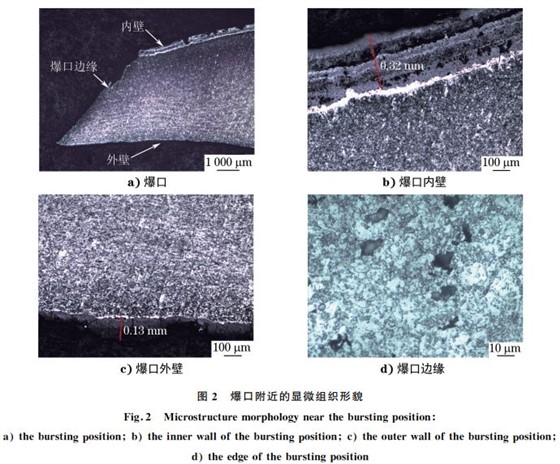

可见爆口边缘管内壁有厚约０．３２mm 的氧化皮,外壁氧化皮脱落严重,部分位置留有厚约 ０．１３ mm 的氧化皮,显微组织晶粒细小,晶粒度在７级左右.爆口边缘晶粒变形严重,附近有大量的蠕变孔洞,显微组织为铁素体＋碳化物,马氏体已经完全分解,碳化物呈块状分布在铁素体晶界位置.

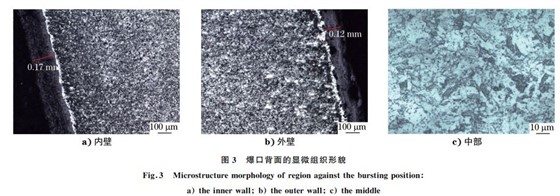

图３为爆口背面试样的显微组织形貌,可见管内壁 有 厚 约 ０．１７ mm 的 氧 化 皮,外 壁 有 厚 约０．１２mm 的氧化皮,显微 组 织 晶 粒 细 小,晶 粒 度 在７级左右.显微组织中大部分马氏体分解成铁素体＋碳化物,部分碳化物在铁素体晶界位置聚集长大成块状,部分碳化物仍弥散分布在基体中.

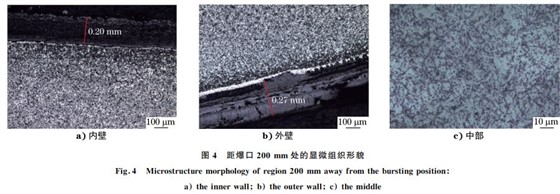

图４为距离爆口２００mm 处的显微组织形貌,可见管内壁有厚约０．２０ mm 的氧化皮,外壁有厚约０．２７mm 的氧化皮,显微组织晶粒细小,晶粒度在７级左右.显微组 织 中 马 氏 体 已 经 完 全 分 解 成铁素体＋碳 化 物,部 分 碳 化 物 在 铁 素 体 晶 界 位 置聚集长大成 颗 粒 状,部 分 碳 化 物 仍 弥 散 分 布 在 基体中.

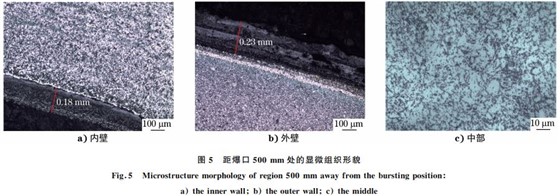

图５为距离爆口５００mm 处的显微组织形貌,可见管内壁有厚约０．１８mm 的氧化皮,外壁有厚约０．２３mm 的氧化皮,显微组织晶粒细小,晶粒度在７级左右.显微组织中部分区域尚有马氏体位相,部分区域马氏体已经分解成铁素体＋碳化物,细小的碳化物在铁素体晶界位置聚集,部分碳化物仍弥散分布在基体中.
１．４ 1.硬度试验

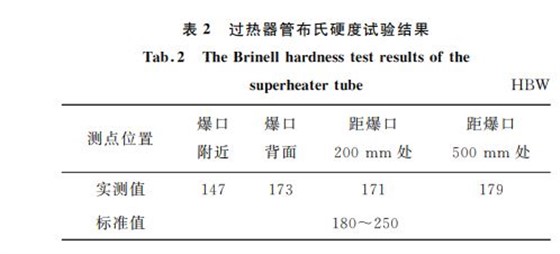

利用 THBＧ３０００MDX 型布氏硬度计在金相试进行布氏硬度试验,结果见表２.硬度检测结果显示,爆裂末级过热器管各个位置的硬度均低于 DL/T４３８－２０１６«火力发电厂金属技术监督规程»规定的下限值.
２ 分析与讨论
由以上理化检验结果可知,爆裂末级过热器管的室温抗拉强度、屈服强度和硬度均低于标准规定的下限值,爆口附近显微组织中的马氏体完全分解为铁素体＋碳化物,基体中的合金元素以碳化物的形式析出并在晶界位置聚集长大,爆口背面以及距离爆口２００mm 和５００mm 位置的显微组织也均有比较明显的老化趋势.在低于６００ ℃运行时,T９１钢中大量固溶的合金元素、弥散分布的碳化物和较高的位错密度使其具有良好的抗蒸汽氧化性能和长时持久强度.而在超过６００ ℃的条件下长期运行时,T９１钢中的合金元素会以碳化物的形式大量地析出、聚集和长大,显微组织中的马氏体加速分解,基体中的固溶强化、弥散强化和位错强化作用大大减弱,进而导致材料的持久强度快速下降.
３ 结论
综合以上检验和分析可知,该超临界电站锅炉末级过热器管经历过长期超温运行,组织老化明显,材料持久强度显著下降.材料强度下降引起钢管发生蠕变胀粗,产生蠕变孔洞并连接形成裂纹,最终导致钢管在最薄弱的弯头外弧面处发生爆裂.
４ 建议
(１)增加温度检测点,加强受热面钢管的温度监控,防止超温运行.
(２)扩大末级过热器管的割管检查范围,确定管材老化趋势,适时对末级过热器管开展服役安全性评价,确保锅炉安全稳定运行.
(３)定期检查弯头氧化皮堆积情况,防止因氧化皮堆积造成管内介质流量不足而导致局部超温.
