高强度螺栓头部形貌金相分析

2020-06-22 13:44:45

紧固件螺栓的不合格流线

高强度螺栓都要求镦制成型,镦制成型后的流线检查,要求流线沿螺栓镦制成型后的外形分布,头下支撑面上的流线不被切断。不合格流线见A、B、C。

A. 40Cr螺栓头部不合格流线形貌

螺栓成型后检查发现,螺栓头部流线不合格。

造成头部流线不合格的原因是螺栓成型工艺不当。不合格头部流线如下:六方头左边,头部流线不沿外形分布,见图 8-105;

六方头右边,头部变形中心部位流线断开不连续,见图 8-106。

不合格的流线形貌

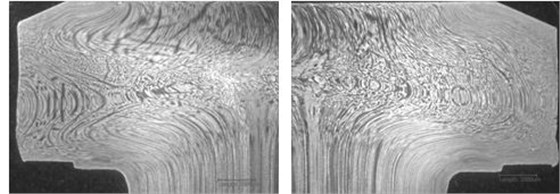

图 8-105不合格的流线形貌 图 8-106 不合格的流线形貌
