高强度螺栓污染组织金相分析

2020-06-11 15:13:14

TC4钛合金高强度螺栓,强度要求≥1100MPa。热处理采用真空炉固溶,淬火水冷,时效后强度≥1100MPa。但在热处理过程中如果操作不当,或因设备问题,螺栓表面容易产生氧污染,使螺栓报废,所以,钛合金高强度螺栓热处理后要进行氧污染检查。

TC4钛合金高强度螺栓为α+β两相组织,表面无氧污染的金相组织为表层α均匀分布,α数量与心部基本相同。表面有氧污染的金相组织,表层α分布不均匀,α数量与心部不相同,表层α数量增加很多;α数量增加的表层硬度也比心部硬度高。根据螺栓表层α数量增加的多少,判定氧污染的严重程度。

TC4钛合金螺栓表面无氧污染的金相组织见图8-35和见图8-36,表面轻微氧污染的金相组织见图8-37和图8-38,表面严重氧污染的金相组织见图39和图40,螺纹处表面氧污染的金相组织见图8-41和图8-42.

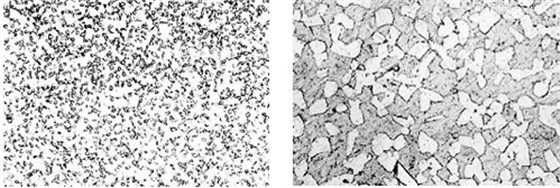

无氧污染的合格组织

图8-35 无氧污染的合格组织 图8-36 无氧污染的合格组织 500×

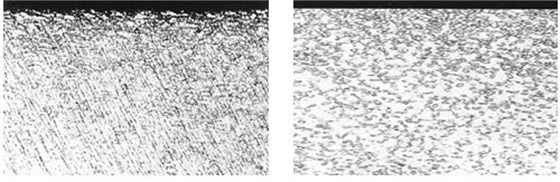

轻微氧污染组织

图8-37 轻微氧污染组织 图8-38 轻微氧污染组织

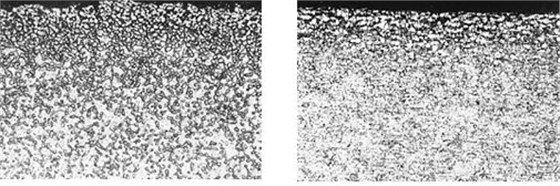

严重氧污染组织

图8-39 严重氧污染组织 图8-40 严重氧污染组织


螺纹表面氧污染组织50× 螺纹表面氧污染组织 50

图8-41 螺纹表面氧污染组织50× 图8-42 螺纹表面氧污染组织 50×
