钢中淬火金相组织状态简介

2020-06-01 14:38:00

钢铁材料淬火热处理状态下的金相组织,其中一种组织采用两张图片者,其放大倍数分别为100倍(a)和500倍(b)。

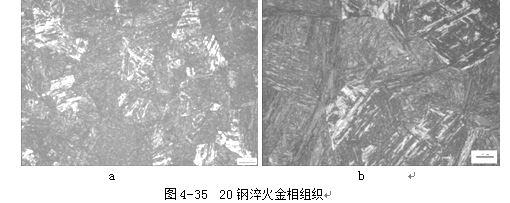

(1) 20钢淬火金相组织,见图4-35。

20钢淬火金属试验

说明:20钢  淬火状态  成束的板条状低碳马氏体

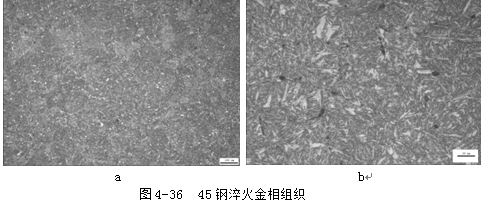

(2)45钢淬火金相组织,见图4-36。

45钢淬火金相组织

说明:45钢  淬火状态 中碳马氏体组织  板条状马氏体、其板条形态退化+少量白色残余奥氏体

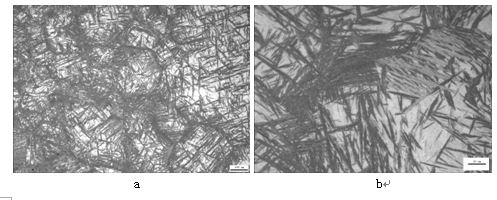

(3)T12钢淬火金相组织,见图4-37。

T12钢退火组织

    图4-37 T12钢淬火金相组织


说明:T12钢  淬火状态 深色针状组织为片状马氏体、白色基体为残余奥氏体

(4)  T10高温淬火金相组织,见图4-38。

t10高温淬火金相组织


说明:T10钢  高温淬火状态  粗大针状马氏体和白色块状残余奥氏体,初形成马氏体针贯穿奥氏体晶粒,浸蚀呈深色,后形成马氏体较短,颜色较浅

65Mn钢不同温度等温淬火

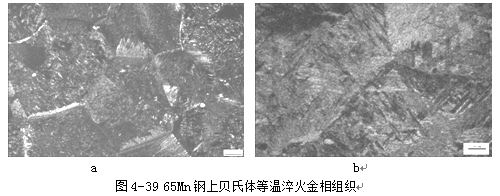

(1)65Mn钢等温淬火金相组织,见图4-39。

钢上贝氏体等温淬火金相组织

 说明:65Mn钢上贝氏体等温淬火状态  羽毛状上贝氏体、基体为索氏体+淬火马氏体和残余奥氏体。

(2)  65Mn钢等温淬火金相组织,见图4-40。

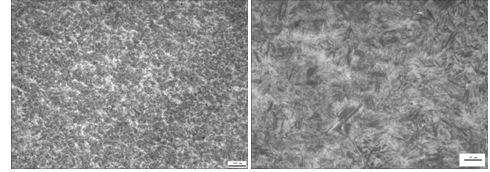

65Mn钢下贝氏体等温淬火金相组织


图4-40 65Mn钢下贝氏体等温淬火金相组织

:65Mn钢 下贝氏体等温淬火状态  黑色针状为下贝氏体,白色基体为残余奥氏体和少量马氏体。
