结构钢螺栓
(1) 30CrMnSiA螺栓
A. 30CrMnSiA螺栓,调质金相组织为回火索氏体,见图5-1。
图5-1 30CrMnSiA螺栓调质后的金相组织
B. 30CrMnSiA螺栓热处理工艺
淬火:盐浴加热,900℃ 10min
回火:碱浴或硝盐浴加热,500℃ 40min,水冷
(2) 40CrNiMoA螺栓
A. 40CrNiMoA螺栓调质金相组织为回火索氏体,见图5-2。
图5-2 40CrNiMoA合金螺栓调质金相组织400×
B. 40CrNiMoA螺栓热处理工艺
淬火:盐浴加热,850℃ 10min,油冷
回火:碱浴加热,530℃ 40min,水冷
(3) 18Cr2Ni4WA螺栓

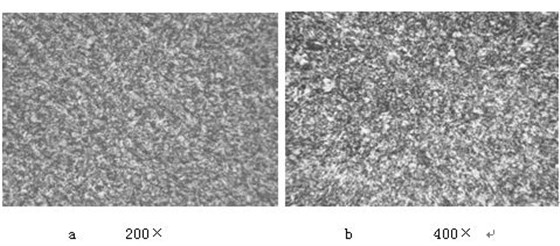

A. 18Cr2Ni4WA螺栓产品金相组织为回火索氏体,见图5-3(a,b)。
图5-3 18Cr2Ni4WA螺栓调质金相组织
B. 18Cr2Ni4WA螺栓热处理工艺
淬火:真空炉加热,860℃×60min,油冷
回火:真空炉加热,550±20℃×120min,气冷
(4) ML16CrSiNiA螺栓金相组织和热处理工艺
A. ML16CrSiNiA螺栓金相组织为回火索氏体,见图5-6。
B. ML16CrSiNiA螺栓热处理工
淬火:真空炉加热,925℃ 80min,油冷
回火:真空炉加热,460℃ 120min,油冷
