浙江国检检测

首页 检测百科

金属金相缺陷形貌分析介绍

2020-11-11 14:45:39

金相试验室内充斥着金属材料的各种缺陷问题,不同类型组织之间有着许多典型的缺陷类型。下面我们就此进行一一盘点。

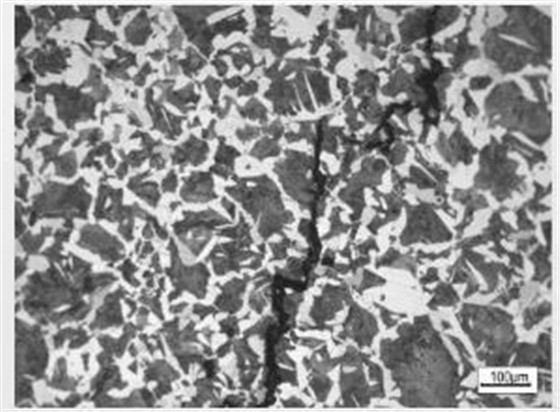

45热轧钢低倍组织

热轧低倍试验心部存在裂纹,部分魏氏组织

45热轧钢裂纹低倍组织

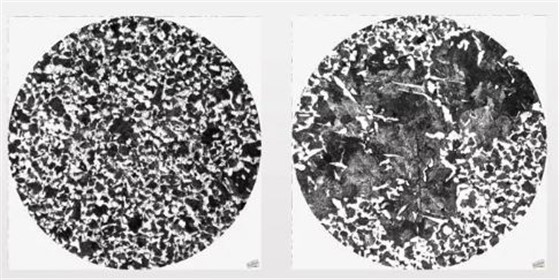

40Cr正火过热组织

40Cr正火过热组织

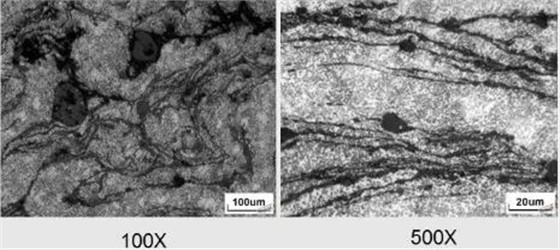

40Cr锻造过热晶界氧化 (花键轴)

花建轴

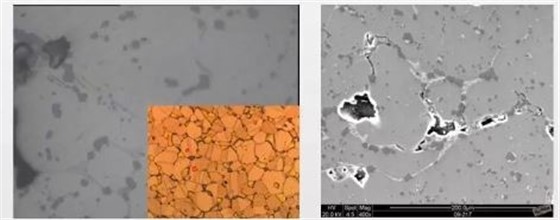

铝合金晶界付熔过烧三角晶叉

铝合金晶界复熔过烧三角

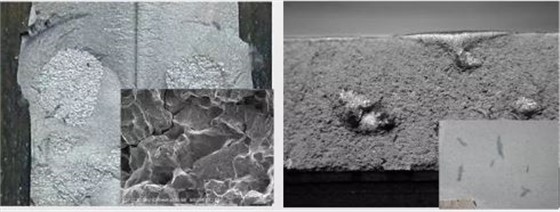

白点断口

白点断口

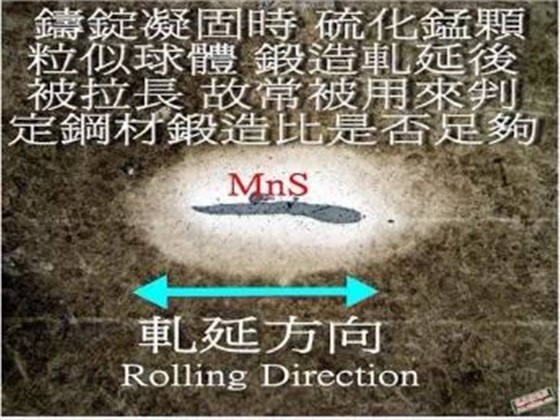

材料MnS

Mns沿锻造方向延伸

材料MnS

H13模具钢夹杂物裂纹

非金属夹杂物引起的锻造裂纹

H13模具钢夹杂物裂纹

38CrMOAI

钢锭制成锻圆,,非金属夹杂,发生严重开裂。

38CrMoAI

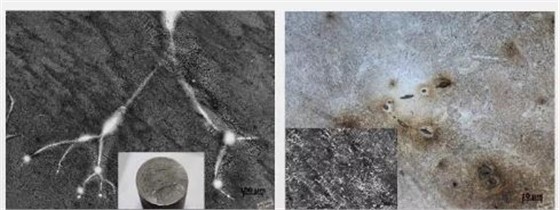

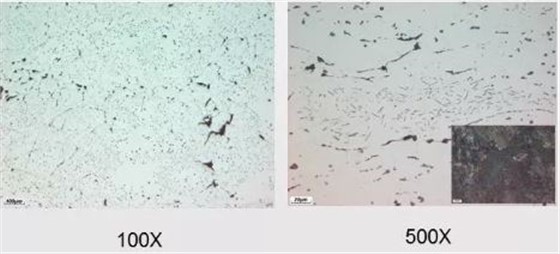

夹杂物型缩孔

夹杂物缩孔形貌

夹杂物型缩孔

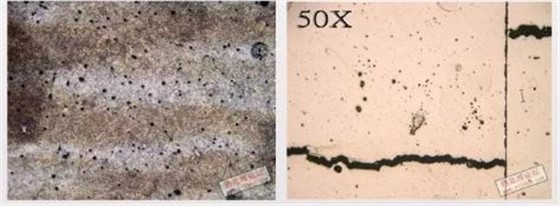

夹渣(硅酸盐)

夹渣硅盐酸表面裂纹

夹渣硅盐酸

微信关注图
