（1）铝合金2A10铆钉成品，见图6-64

图6-64 铆钉成品实物形貌

（2） 铝合金2A10铆钉成品金相组织，见图6-65。

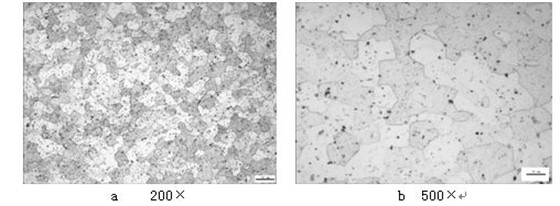

图6-65 2A10铆钉成品热处理的金相组织

2A01铝合金铆钉成品的热处理工艺：固溶：铝合金淬火炉 498℃ 45min

时效：自然时效 96 h
