（1）GH141高温合金螺栓早期断裂断口形貌

螺栓热处理之后进行拉力试验时发生早期断裂，试验不合格。电镜扫描断口有沿晶断裂与二次裂纹，晶界平直，晶界加宽，晶界有脆性相析出，使螺栓早期断裂，见图9-87、图9-88、图9-89、图9-90和图9-91。

图9-87断口的宏观电镜组织

图9-88 沿晶断口与二次裂纹形貌 图9-89 （图9-88）局部放大

图9-90沿晶断口与二次裂纹形貌 图9-91（图9-90）局部放大

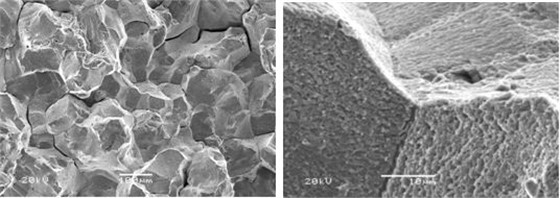

（2） GH141高温合金螺栓沿晶开裂断口的形貌

螺栓断裂断口呈沿晶开裂特征，原因是热处理操作不当，使螺栓在时效时晶界析出脆性相，弱化了晶界，造成螺栓在应力作用下沿晶开裂，见图9-92和9-93。

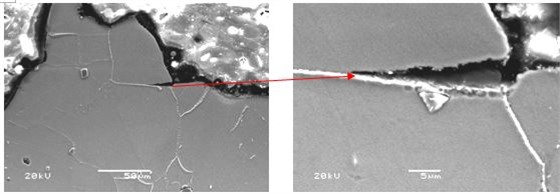

图9-92 螺栓沿晶开裂的形貌 图9-93 沿晶开裂放大
