螺钉螺纹的脱碳与半脱碳组织，与热处理淬火工艺保护氛围之间有哪些联系，其金相性质又有哪些表现形式呢？

螺钉热处理淬火加热时保护气氛控制不好，造成螺钉表面及螺纹脱碳，金相检查螺钉螺纹表面，发现螺纹表面为半脱碳组织，见图8-19。

35CrMo 螺栓螺纹全脱碳和半脱碳组织

螺栓热处理淬火加热时保护气氛控制不好，造成螺栓表面及螺纹脱碳，金相检查螺栓螺纹表面，螺栓螺纹表面脱碳，其中螺纹处的脱碳为全脱碳和半脱碳，见图8-20。

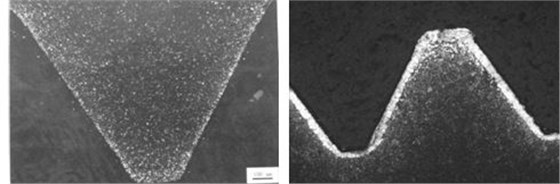

图8-19 螺栓螺纹表面半脱碳组织 图8-20螺纹处的全脱碳＋半脱碳组织50×
