常见钢材金相形貌介绍

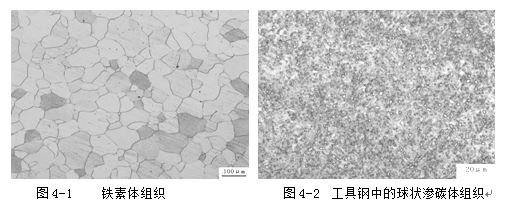

（1）铁素体组织见图4-1。

（2）球状渗碳体组织见图4-2。

（3）珠光体组织见图4-3。

（4）球状珠光体组织见图4-4。

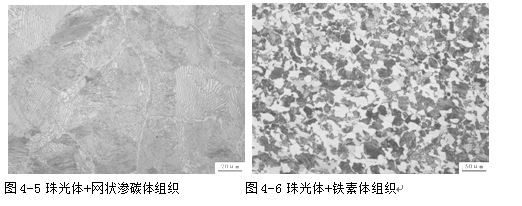

（5）珠光体+网状渗碳体组织见图4-5。

（6）珠光体+铁素体组织见图4-6。

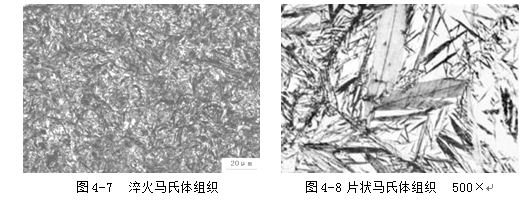

（7） 淬火马氏体组织见图4-7。

（8） 片状马氏体组织见图4-8。

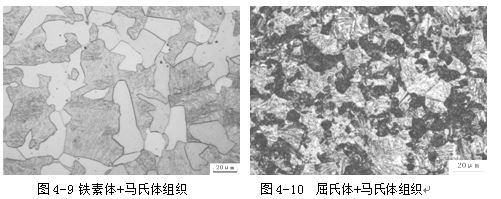

（9）铁素体+马氏体组织见图4-9。

（10）屈氏体+马氏体组织见图4-10。

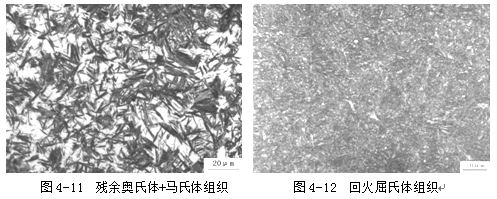

（11）下贝氏体组织见图4-11。

（12）回火屈氏体组织见图4-12。

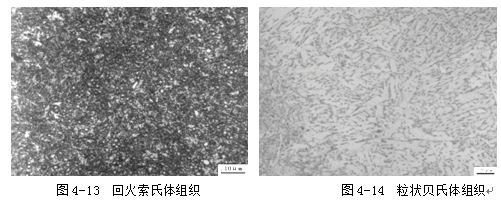

（13）回火索氏体组织见图4-13。

（14）粒状贝氏体组织见图4-14。

（15）针状马氏体组织见图4-15。

（16）不锈钢中的α相组织见图4-16。

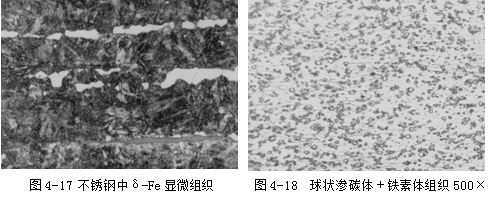

（17）不锈钢中δ－Fe显微组织见图4-17。

（18） 低碳钢球化退火组织见图4-18。

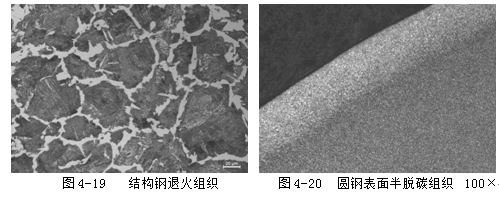

（19）碳钢不正常的退火组织

碳钢不正常退火组织为网状铁素体+针状铁素体+珠光体组织，见图4-19。

（20）结构钢圆钢棒材表面半脱碳组织

结构钢圆钢棒材表面半脱碳，表面半脱碳组织，见图4-20。

（21）低合金钢的渗碳组织

低合金钢的渗碳组织见图4-21。
