常用半成品不锈钢螺母金相分析
(1) 1Cr11Ni2W2MoV不锈钢螺母,实物形貌见图6-28。
图6-28 螺母实物形貌
(2) 1Cr11Ni2W2MoV螺母热处理金相组织
1Cr11Ni2W2MoV螺母调质金相组织为回火索氏体组织,见图6-29。

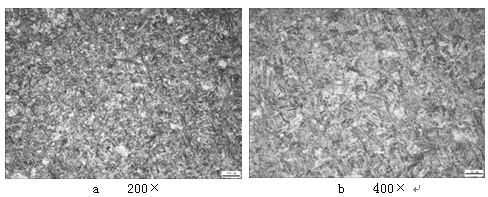

图6-29 1Cr11Ni2W2MoV螺母淬回火金相组织
螺母热处理工艺:
淬火:真空油淬炉 1000℃ 85 min
回火:真空回火炉 570℃ 2h
下一篇:特种不锈钢螺栓金相分析
上一篇:收口螺母金相组分析织检测
