分享：电站中超期服役10CrMo910钢的高温蠕变行为
高悦敏1,杜好阳1,叶 丰2,崔 伦1 (1.吉林省电力科学研究院有限公司,长春 130021; 2.北京科技大学新金属材料国家重点实验室,北京 100083)
摘 要:对某热电厂机组中运行2×10 5 h以上的主蒸汽管道用10CrMo910钢进行不同温度 (535,560,580 ℃)的高温蠕变试验,研究该钢的高温蠕变行为及组织演变过程。结果表明:不同温 度高温蠕变后,超期服役10CrMo910钢的晶粒发生了明显变形,贝氏体和铁素体基体中都发生了 再结晶,析出相粗化,蠕变孔洞变大变深,蠕变损伤加重;随着蠕变温度的升高,蠕变断裂时间从 4633h降低到2314h,高温蠕变断裂强度从87.7MPa降低到58.3MPa,10CrMo910钢的高温蠕 变性能降低;蠕变断口为韧窝状,无明显的剪切撕裂区,可见明显的二次裂纹和析出相,断裂方式均 为准解理断裂。
关键词:10CrMo910钢;超期服役;主蒸汽管道;高温蠕变;析出相;蠕变孔洞 中图分类号:TG142.1 文献标志码:A 文章编号:1000-3738(2022)04-0069-06
0 引 言
主蒸汽管道作为火电机组的关键高温部件,用 于输送高压高温蒸汽,其结构较复杂,在长期运行过 程中会发生材质变化和积累损伤,导致使用寿命不 断缩短[1-2]。主蒸汽管道在运行中主要承受蒸汽内 压力和支吊架约束力引起的机械载荷以及高温蒸汽 引起的热负荷作用,即蠕变-疲劳载荷作用。材料长 期在高温、高压条件下工作,其显微组织会发生劣 化,如造成蠕变损伤,出现碳化物的球化、聚集和长 大,产生蠕变和空洞以及晶界裂纹等,进一步造成管道宏观性能如拉伸性能、蠕变持久强度、冲击韧性的 下降和韧脆转变温度的升高。同时,火电机组的频 繁起停可能会产生疲劳破坏,环境因素也会造成相 关的腐蚀、磨损等问题。在复杂工况条件下,管道在 制造过程中因工艺问题带来的超标缺陷处产生应力 集中,导致裂纹萌生并扩展,最终造成主蒸汽管道的 失效破坏[3-6]。 在我国,20世纪60年代末期和70年代初期投 产的高温高压电厂机组的运行时间普遍已达到或超 过2×10 5h。10CrMo910钢是一种低合金钢,具有良 好的淬透性、焊接性能和持久塑性,广泛应用于火电 机组的主蒸汽管道。目前,有关10CrMo910钢的研 究主要集中在焊接工艺和寿命评估方面,但是对于其 高温蠕变行为、蠕变后显微组织变化等方面的研究鲜 有报道,而研究10CrMo910钢在长时间服役后的高 温蠕变行为,对指导主蒸汽管道的高温损伤评估和检 修维护工作具有现实意义。作者以某电站实际运行 2×10 5h以上的主蒸汽管道用10CrMo910钢为研究 对象,通过不同温度下的高温蠕变试验研究该钢的高 温蠕变行为,并分析其蠕变组织演变机理。
1 试样制备与试验方法
试验材料取自某热电厂机组中运行 2×10 5 h 以上的主蒸汽管道,材料为10CrMo910钢,其实测 化学成分见表1,在光学显微镜(OM)和透射电镜 (TEM)下 的 显 微 组 织 如 图 1 所 示,可 以 看 出, 10CrMo910钢超期服役后的组织为贝氏体和铁素 体组成的基体以及长条状析出相和粒状析出相,长 条状析出相的长度为0.2~0.3μm,其一端与晶界相 接,相近的长条状析出相组成一簇,且取向一致,粒 状析出相的尺寸约为10nm,弥散分布在长条状析 出相之间的基体上,对位错起到钉扎作用,提高了 位错移动阻力,从而起到析出强化作用。测得主蒸 汽管道具有较高的室温抗拉强度(397 MPa)和屈服 强度(260MPa)。 沿管壁轴向截取标准高温持久拉伸试样,具体 尺寸如图2所示,采用 RDJ50型机械式蠕变持久试 验机进行高温蠕变试验,根据实际工况,选取试验应 力为100MPa,蠕变温度为535,560,580 ℃。试样 断裂后,采用ZEISSSUPRA55型场发射扫描电子 显微镜 观 察 断 口 形 貌,采 用 SEM 附 带 的 能 谱 仪 (EDS)进行微区成分分析。在断口处截取金相试 样,用体积分数5%的硝酸去离子水溶液腐蚀后,采 用ZEISSImagerM2m 型光学显微镜观察显微组 织。在同一位置取样制备透射电镜试样,电解液为 体 积 分 数 95% (CH3CO2 )O+5% HClO4,使 用 TecnaiF30型透射电子显微镜(TEM)观察析出相 的形貌与分布。 图2 高温持久拉伸试样的尺寸 Fig.2 Dimensionofhightemperaturedurabletensionspecimen

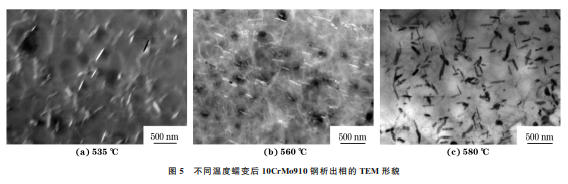

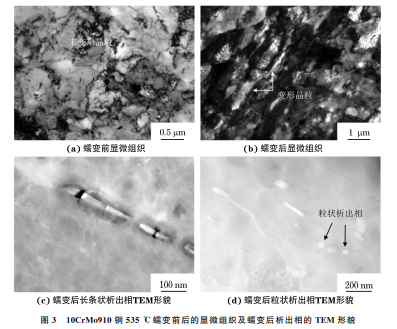

由表 2 可 以 看 出,随 着 蠕 变 温 度 的 升 高, 10CrMo910钢的蠕变断裂时间从 4633h 降低到 2314h,高温 蠕 变 断 裂 强 度 从 87.7 MPa 降 低 到 58.3MPa,但断后伸长率和断面收缩率均增大,说 明蠕变过程加速,蠕变性能降低。由图5可以看出, 随着蠕变温度的升高,条状析出相的聚集程度增加, 析出相粗化,且在580 ℃蠕变后存在长度约0.5μm 的条状析出相,粗化后的析出相更易于蠕变孔洞的形 成。由图6可以看出,580 ℃蠕变后组织中存在晶界 清晰的亚晶以及大量位错缠结的位错墙。相异的位 错墙可能合并形成新的亚晶界,亚晶内部比较稳定, 但亚晶的相对转动会加速蠕变,从而降低高温蠕变性 能。在晶界处富集的析出相,虽然会对位错产生强烈 的钉扎作用,提高材料的高温蠕变性能,但是过于粗 化的析出相会降低晶界强度,位错经过析出相时不再 是切过机制,而是绕过机制[14-16],这种作用超过了析 出强化的作用,从而造成高温蠕变性能的降低。 表2 不同温度下10CrMo910钢的蠕变性能 Table2 Creeppropertiesatdifferenttemperaturesof 10CrMo910steel 温度/ ℃ 断裂时间/ h 蠕变断裂强度/ MPa 断后伸长率/ % 断面收缩率/ % 535 4633±3.77 87.7±0.52 83±0.47 48.5±0.70 560 4409±2.36 69.8±0.25 84±0.23 56.0±0.23 580 2314±1.41 58.3±0.15 88±0.94 57.0±0.47 图5 不同温度蠕变后10CrMo910钢析出相的 TEM 形貌 Fig.5 TEM morphologyofprecipitatesof10CrMo910steelaftercreepatdifferenttemperatures 图6 580 ℃蠕变后10CrMo910钢的亚晶粒和位错形貌 Fig.6 Sub-grainanddislocationmorphologyof10CrMo910steel aftercreepat580 ℃ 2.3 高温蠕变断口形貌 由图7可以看出:不同温度蠕变后10CrMo910 钢蠕变断口均呈杯锥状,断口底部区域凹凸不平,可 观察到大量韧窝,无明显的剪切撕裂区,且存在二次 裂纹;韧窝中存在析出相粒子,以及析出相脱落后留 下的蠕变孔洞。可知,10CrMo910钢的断裂方式均 为准解理断裂,蠕变过程为明显的塑性变形。随着 蠕变温度的升高,断口处韧窝变深,尺寸增加,在原 始韧窝孔壁处可见到小的新生韧窝,这是因为随着 蠕变温度的升高,组织处于热激活状态,位错环密度 减小,运动阻力降低,位错快速运动[17-20],不同滑移 面上的位错更容易聚集形成微孔,有利于韧窝的生 成。由 EDS测得蠕变断口中的析出相的化学成分 (质量分数/%)为5.32C,2.54Cr,92.14Fe,可知析出 相为碳化物。碳化物和基体的结合力较弱,随着变 形程度的加剧,碳化物与基体分离,在断口表面形成 新生的韧窝。
3结论

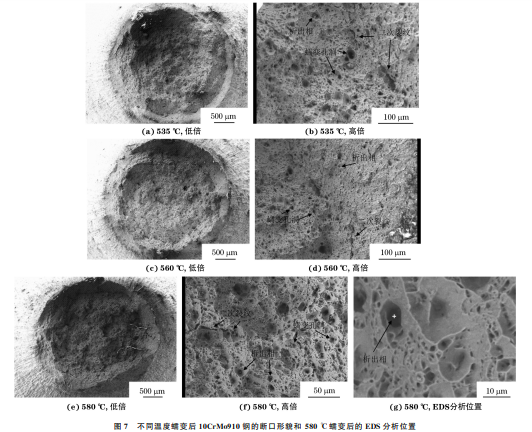

(1)不同温度高温蠕变后,超期服役主蒸汽管 道用10CrMo910钢的晶粒发生了明显变形,贝氏体 和铁素体基体中发生再结晶和析出相粗化,蠕变孔 洞变大变深,蠕变损伤加重。 (2)随 着 蠕 变 温 度 的 升 高,蠕 变 断 裂 时 间 从 4633h降 低 到 2314h,高 温 蠕 变 断 裂 强 度 从 87.7 MPa降低到58.3 MPa,10CrMo910钢的高温 蠕变性能降低,这与析出相的粗化、亚晶的形成、晶 界滑动有关,因此在应用中需要严格控制蒸汽温度, 72 高悦敏,等:电站中超期服役10CrMo910钢的高温蠕变行为 图7 不同温度蠕变后10CrMo910钢的断口形貌和 580 ℃蠕变后的 EDS分析位置 Fig 7 Fracturemorphologyof10CrMo910steelaftercreepatdifferenttemperatures a-f andEDSanalysispositionafter creepat580 ℃ g a c e atlowmagnificationand b d f athighmagnification 以保证管道的使用寿命。 (3)不同温度高温蠕变后的蠕变断口呈韧窝 状,无明显的剪切撕裂区,存在明显的二次裂纹和析 出相,断裂方式均为准解理断裂。
来源;材料与测试网
