分享：新型SP2215奥氏体耐热钢的室温变形行为

宋 利 (中国大唐集团科学技术研究院有限公司中南电力试验研究院,郑州 450000)

摘 要:对SP2215奥氏体耐热钢分别进行室温压缩(变形量10%~50%)、拉伸(变形量10%~ 40%)和弯曲(弯曲角度20°~180°)变形试验,研究了室温变形后的显微组织、显微硬度和强度。结 果表明:SP2215钢在室温变形过程中不发生马氏体相变,具有较高的奥氏体组织稳定性,位错滑移 始终参与变形;室温变形可大幅度提高 SP2215钢的加工硬化程度,从而提高抗拉强度和硬度,并 成倍提高其屈服强度。

关键词:奥氏体耐热钢;冷变形;马氏体相变;滑移;加工硬化 中图分类号:TG142.7 文献标志码:A 文章编号:1000-3738(2022)07-0064-06

0 引 言

SP2215钢是北京科技大学最新研制的复合强 化22/15铬镍型高强抗蚀奥氏体耐热钢;该钢通过 合理配比碳、氮、铌、铜等多种强化元素实现纳米级 Nb(C、N)型 MX 相、NbCrN 相和富铜相的时效析 出,从而达到多相复合强化效果。SP2215钢加工性 能良好,与 HR3C 钢相比,其铬、镍含量稍低,这一 方面提高了经济效益,另一方面克服了 HR3C 钢在 高温长时间时效后韧性降低的缺点,预计未来在电 力行业将得到广泛应用[1-5]。 在用作电力行业锅炉的受热面管时,奥氏体耐 热钢管要经历弯曲、拉拔、扩口等冷加工过程,产生 的冷加工变形将会导致组织和性能发生改变。例 如:TP347H、TP304和316L 等奥氏体耐热钢在冷 变形后因形成形变诱导马氏体而出现加工硬化现 象,这一方面可能导致管子在冷加工后出现裂纹,另 一方面形成的形变诱导马氏体使管子产生磁性,对 管内氧化皮的检测产生不利影响[6-7]。SP2215钢目 前尚处于推广应用阶段,相关研究集中在力学性能、 焊接性能、高温持久性能和组织稳定性等方面,对于 其冷变形行为的研究报道较少;而研究其在冷加工 变形后的组织和性能变化,可以为冷轧钢管的制备 和冷加工提供基本数据,有利于其使用及推广。为 此,作者对 SP2215钢的成品钢管分别在室温下进 行了拉伸、压缩和弯曲试验,分析了其变形行为。

 1 试样制备与试验方法

 试验材料为由永兴特种材料科技股份有限公司 64 宋 利:新型SP2215奥氏体耐热钢的室温变形行为 冶炼、江苏武进不锈股份有限公司制管的 SP2215 钢管,钢管炉号为1504-040,批号为 BDG1508-118, 规格为?50.8mm×9.53mm,适用标准为 T/CISA 006-2019《电站锅炉用新型奥氏体耐热钢无缝钢 管》。使用 ARLiSpark8860型直读光谱仪测定其 化学成分,如表1所示,化学成分满足标准要求。在 钢管上取样,经磨抛,用 FeCl3 盐酸水溶液腐蚀后, 使用 AxioObersver3m 型光学显微镜观察显微组 织。由图1可见,SP2215钢管组织为典型奥氏体组 织,平直的孪晶界清晰可见,晶内有第二相析出。 表1 SP2215钢管的化学成分 Table1 ChemicalcompositionofSP2215steelpipe % 项目 质量分数 C Mn Cr Ni Cu Nb N Si 测试值 0.06 0.65 22.65 15.57 3.59 0.48 0.58 0.59 标准要求 0.02~0.10 ≤2.00 20.00~25.00 12.00~18.00 2.00~5.00 0.20~1.00 0.20~0.80 ≤1.00 图1 SP2215钢管的显微组织 Fig.1 MicrostructureofSP2215steelpipe 分 别 按 照 GB/T 7314-2005,GB/T 232- 2010,GB/T228.1-2010,在钢管上沿轴向线切割 出压缩、弯曲和拉伸试样。压缩试样为圆柱形,直径 为9.6mm,高度为9.6 mm;弯曲试样为全壁厚试 样,长度为200mm,宽度为22mm;拉伸试样尺寸 见图2,也是全壁厚试样,平行段长度为80mm,宽 度为15mm。 图2 拉伸试样尺寸 Fig.2 Dimensionoftensilespecimen 使用 UTM5305HA 型电子万能试验机在室温 下分别进行压缩、拉伸和弯曲变形试验。压缩变形 量分别为10%,20%,30%,40%,50%,下压速度为 1mm·min -1;拉伸变形量分别为10%,20%,30%, 40%,拉伸速度为1mm·min -1;弯曲试验时的弯曲 角度分别为20°,40°,60°,80°,100°,120°,140°,160°, 180°,弯曲速率为10 (°)·min -1。以上3种试验的 最大变形量均接近于材料在对应试验条件下发生破 坏的最大变形量。沿变形方向从中间将变形后的试 样剖开,在剖面上取样进行组织和性能检测。使用 RigakuSmartLAB3型 X射线衍射仪(XRD)进行 物相分析,采用钨靶,X射线光源,在3°~20°角度范 围扫查。金相试样经磨抛,用 FeCl3 盐酸水溶液腐 蚀后,在 AxioObersver3m 型光学显微镜上观察显 微组织。采用 HV-1000A 型显微硬度计进行硬度 测试,载荷为9.8N,保载时间为10s,在变形最大处 取点测试,测10个点取最大值。 使用 UTM5305HA 型电子万能试验机对拉伸 变形10%~40%的试样再次进行拉伸试验以测定 其强度指标。

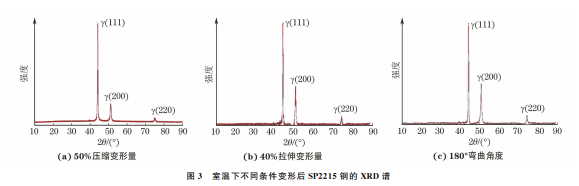

由图3可以看出,在3种变形方式下达到最大 变形量时SP2215钢的 XRD 谱中均只出现了 γ-Fe 的衍射峰,未出现α-Fe的衍射峰,表明SP2215钢在 室温变形过程中不会产生形变诱导马氏体。由奥氏 体钢相变临界点经验公式[8]计算得到SP2215奥氏体 耐热钢的马氏体相变临界点温度为-347.502 ℃,可 见室温下变形达不到马氏体相变的热力学条件[9]。 但是,在室温变形过程中有可能会发生形变诱导马氏 体相变[10],其影响因素包括恰当的变形量、低的层错 能以及镍当量处于诱发马氏体相变的范围。 SP2215奥氏体耐热钢的室温层错能和镍当量 计算公式[11]分别为 γ=-53+6.2w(Ni)+0.7w(Cr)+ 3.2w(Mn)+9.3w(Mo) (1) weq(Ni)=w(Ni)+0.65w(Cr)+0.98w(Mo)+ 1.05w(Mn)+0.35w(Si)+12.60w(C)+ 0.03(T -300)- 2.3lg 100 100-R +2.9 ?? ?? ???? ?? ?? ???? (2) 式中:γ 为室温奥氏体层错能,MJ·m -2;w 为质量 分数,%;T 为热力学温度,K;R 为变形量,%。 65 宋 利:新型SP2215奥氏体耐热钢的室温变形行为 图3 室温下不同条件变形后SP2215钢的 XRD谱 Fig 3 XRDpatternsofSP2215steelafterdeformationunderdifferentconditionsatroomtemperature a 50% compressiondeformation b 40%tensiledeformationand c 180°bendingangle 图4 室温下不同变形量压缩后SP2215钢的显微组织 Fig.4 MicrostructuresofSP2215steelaftercompressionwithdifferentdeformationsatroomtemperature 由式(1)和式(2)计算得到SP2215奥氏体耐热钢 的室温层错能为61.47 MJ·m -2,达到试验设置的最 大变形量时镍当量为28.01%。可见该钢室温层错能 较高,组织稳定性好[12],能抑制马氏体相变[13] ;镍当 量也 高 于 室 温 诱 发 马 氏 体 相 变 的 范 围 (20.5%~ 25.5%)[12-14]。综上可知,SP2215钢的奥氏体组织稳 定性高,室温变形不会形成形变诱导马氏体。

 2.2 室温变形后的显微组织

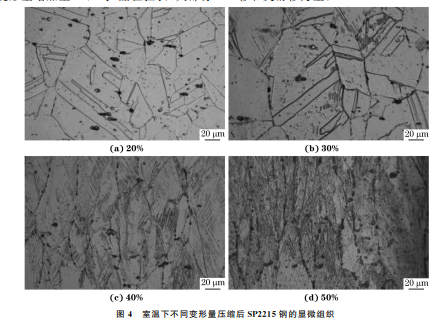

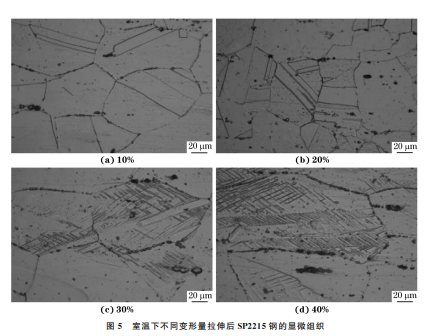

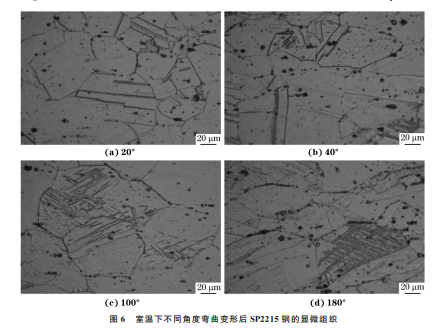

 由图4可以看出:室温下经20%变形量压缩变 形后,SP2215钢的显微组织与未变形显微组织(见 图1)相同,为典型奥氏体组织,孪晶界平直,晶内有 第二相析出;当变形量增至30%时,少量晶粒内部 出现滑移带,呈现直线形的单滑移和波浪形的多滑 移特征;当变形量增加至40%时,晶粒拉长,大部分 晶粒出现滑移现象;当变形量达到50%时,晶粒拉 长变形严重,几乎所有晶粒都出现滑移现象。 由图5可以看出:室温下经10%变形量拉伸变 形后,SP2215钢的显微组织相比于未变形组织变化 不明显;当变形量增至20%时,极少量晶粒内部出 现滑移带,呈直线形的单滑移形貌;当变形量达到 30%,40%时,大部分晶粒都出现滑移现象,并以交 滑移为主。 由图6 可 以 看 出:室 温 下 经 20°弯 曲 变 形 后, SP2215钢的显微组织相比于未变形组织变化不大; 当弯曲角度达到40°时,晶粒内部出现滑移带,呈现 直线形的单滑移和波浪形的多滑移特征;当弯曲角 度达到100°~180°时,SP2215钢的塑性变形以多滑 移和交滑移为主。 66 宋 利:新型SP2215奥氏体耐热钢的室温变形行为 图5 室温下不同变形量拉伸后SP2215钢的显微组织 Fig.5 MicrostructuresofSP2215steelaftertensionwithdifferentdeformationsatroomtemperature 图6 室温下不同角度弯曲变形后SP2215钢的显微组织 Fig.6 MicrostructuresofSP2215steelafterbendingdeformationwithdifferentanglesatroomtemperature 综上:SP2215钢在室温变形过程中主要发生位 错滑移。当变形量较小时,位错滑移以单滑移为主, 个别晶粒内部发生变形,滑移由晶界向晶粒内部延 伸;在变形量较大时,参与变形的晶粒数量急剧增 多,滑移贯穿整个晶粒,出现相交的滑移线,交滑移 也逐渐贯穿整个晶粒,滑移线穿过相邻晶粒。因此, 可以通过位错-位错、位错-层错等之间的交互作用 阻碍位错滑移,从而提高SP2215钢的强度。

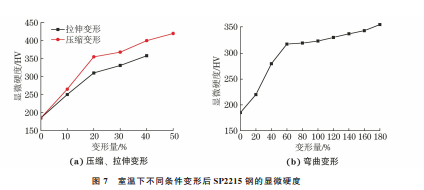

 2.4 不同变形量拉伸变形后的拉伸性能

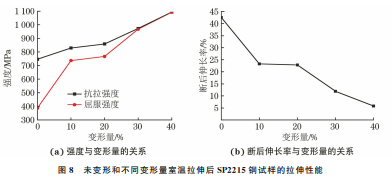

 由图8可以看出:SP2215钢的抗拉强度和屈服 强度均随 着 变 形 量 的 增 加 而 增 大,当 变 形 量 达 到 30%时,屈服强度与抗拉强度几乎相等;断后伸长率 随着变形量的增大逐渐减小。SP2215钢经室温拉 伸变形后的抗拉强度、屈服强度和断后伸长率随变 形量的变化规律与304奥氏体不锈钢[6]和316LN 奥氏体不锈钢[7]相似。 材料开始屈服后,继续变形将产生加工硬化;加 工硬化程度可由加工硬化指数进行表征,其计算公 式[16-17]为 n= 1 Kln 1390/σy (3) 式中:n 为加工硬化指数;K 为强度系数,取0.12;σy 为屈服强度,MPa。 图8 未变形和不同变形量室温拉伸后SP2215钢试样的拉伸性能 Fig 8 TensilepropertiesofSP2215steelsamplesunstretchedandstretchedwithdifferentdeformationsatroomtemperature a relationship betweenstrengthanddeformationand b relationshipbetweenelongationafterfractureanddeformation 将K 和不同变形量拉伸变形SP2215钢的屈服 强度代入式(3),计算得到不同变形量下的加工硬化 指数,绘制变形量和加工硬化指数的关系曲线。由 图9可知,随着变形量的增加,SP2215钢的加工硬 化指数增大,说明加工硬化程度增强[18]。这应是由 于位错塞积对位错运动的阻碍作用增强而导致的。 综上,随着变形量的增大,SP2215钢的加工硬化加 剧,因此断后伸长率下降,屈服强度急剧升高。形变 硬化是提高材料强度的重要方法,未变形 SP2215 奥氏体耐热钢的屈服强度不高,通过室温变形可以 实现屈服强度的成倍提升。 图9 SP2215钢拉伸变形量与加工硬化指数的关系 Fig.9 Relationshipbetweentensiledeformationandwork hardeningindexofSP2215steel 68 宋 利:新型SP2215奥氏体耐热钢的室温变形行为

3 结 论

 (1)SP2215奥氏体耐热钢的奥氏体组织稳定 性高,在室温变形过程中无形变诱导马氏体产生;不 同变形量变形后,晶粒中出现滑移带,并且随着变形 量的增加,滑移带出现多种形态并且数量变多,说明 SP2215奥氏体耐热钢中位错滑移始终参与变形。 (2)随着变形量的增加,SP2215钢的显微硬度 先快速增大后增速变缓,抗拉强度和屈服强度增大, 断后伸长率减小;当拉伸变形量达到30%时,屈服 强度增大至与抗拉强度几乎相等。 (3)变形SP2215钢的加工硬化指数随变形量 的增加而增大,这导致强度的增加和断后伸长率的 减小;室温变形可以提高其抗拉强度,成倍提高其屈 服强度。
