钢材在不同热处理状况下的金相组织展现

钢铁材料不同热处理状态下的金相组织，其中一种组织采用两张图片者，其放大倍数分别为100倍（a）和500倍（b）。

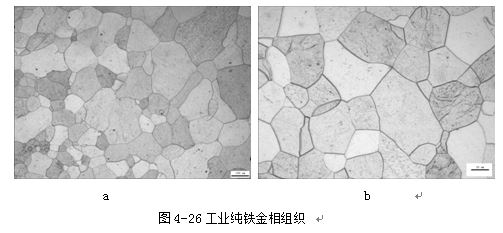

工业纯铁退火后的金相组织，见图4-26。

说明：工业纯铁 退火状态 白色等轴多边形晶粒为铁素体，深色线为晶界。

碳钢的退火

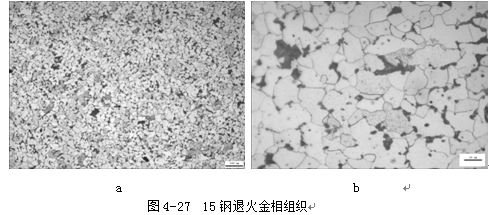

（1）15钢退火金相组织，见图4-27。

说明：15钢  退火状态 铁素体＋极少量珠光体

（2） 20钢退火后的金相组织，见图4-28。

a                                                                                                               b

图4-28 20钢退火金相组织

说明：20钢退火组织白色晶粒铁素体＋深色块状珠光体（高倍可见层状结构）

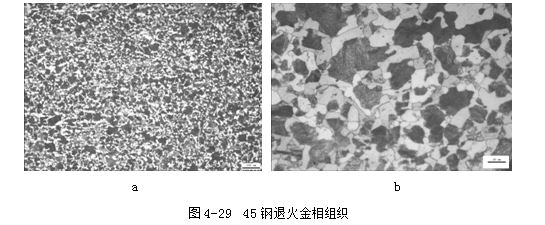

（3）45钢退火金相组织，见图4-29。

说明：45钢退火状态 白色晶粒为铁素体，深色块状为珠光体

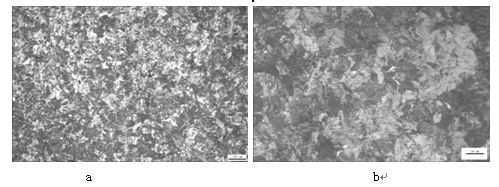

说明：65钢  退火状态 大部分的深色组织为珠光体，白色为铁素体。

（5） T12钢退火后的金相组织，见图4-31。

图4-31   T12钢退火金相组织

说明：T12 钢  退火状态 基体为珠光体，晶界白色网状物为二次渗碳体

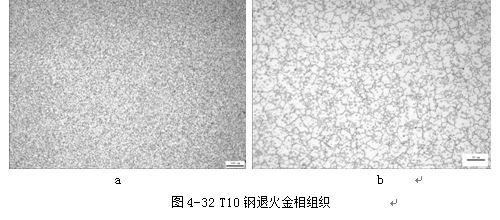

(6) T10钢球化退火金相组织，见图4-32。

说明：T10钢  球化退火状态  基体为铁素体，球状颗粒为渗碳体

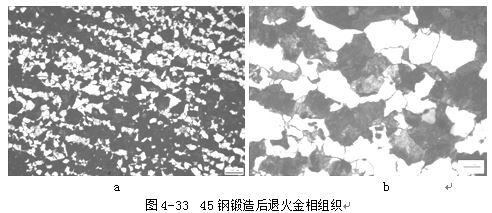

(7) 45钢锻造后退火金相组织，见图4-33。

说明：45钢 锻造退火状态 白色块状铁素体和黑色块状珠光体，带状组织

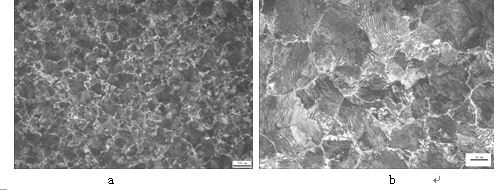

T8钢正火金相组织，见图4-34。

图4-34  T8钢正火金相组织

说明：T8钢  正火状态  细珠光体，片层间距小。
