高强度螺栓热处理工艺金相分析
42CrMo钢高强度螺栓多相组织
42CrMo钢高强度螺栓热处理操作不当，使组织成为回火索氏体+回火屈氏体+网状和块状铁素体混合组织，见图8-31。

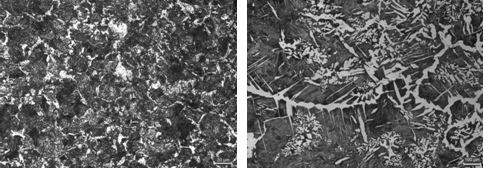

图8-31 调质不当所致多相组织 图8-32 过热所致魏氏组织
（16） 42CrMo钢高强度螺栓过热组织和魏氏组织
42CrMo钢螺栓热处理淬火淬火加热温度过高，形成魏氏组织，晶粒粗大，机械性能与冲击值降低，见图8-32。
下一篇：螺栓热处理金相分析
上一篇：T12过烧紧固件热处理工艺金相分析
