高温合金12角螺栓金相分析
温合金GH4169成品螺栓，见图6-49。

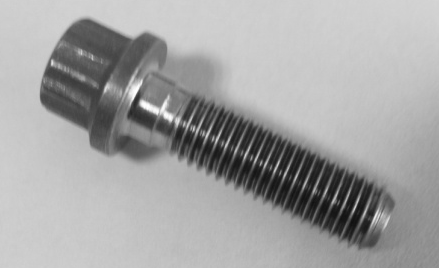

图6-49 GH4169十二角螺栓实物形貌

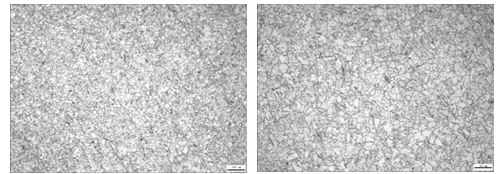

a 100× b 200×
图6-50 GH4169十二角螺栓成品金相组织
（2）GH4169十二角螺栓热处理后晶粒度组织
GH4169十二角螺栓热处理后晶粒度为9～10级，见图6-50。
GH4169螺栓热处理工艺:
真空炉固溶 960℃ 2h
真空炉时效 720℃冷却至620℃保温6h
下一篇：特种高温螺母金相组织分析
上一篇：高温合金六角螺母金相分析
