高温合金螺栓常见金相分析

紧固件用高温合金原材料的热处理大多采用退火或固溶处理，处理后原材料硬度较低，适合头部成型和机械加工，头部成型和机械加工后进行时效处理，时效处理后强度和硬度达到技术要求，其金相组织要求是检查晶粒度。

（1） A286合金原材料金相组织，晶粒度为6～7级，见图5-50。

（2）GH2132合金原材料金相组织，晶粒度为8～9级，见图5-51(a,b)。

图5-51 GH2132原材料金相组织

（3） GH80A合金原材料金相组织，晶粒度为5～6级，见图5-52(a,b)。

图5-52 GH80A原材料金相组织

（4）GH141合金原材料金相组织，晶粒度为8～9级，见图5-53(a,b)。

a        100×                   b          400×

图5-53  GH141合金原材料金相组织

（5） GH3030合金原材料金相组织，晶粒度为8～9级，见图5-54(a,b)。

图5-54   GH3030原材料金相组织

（6）  GH4049合金原材料金相组织，晶粒度为7～8级，图5-55(a,b)。

图5-55    GH4049原材料金相组织

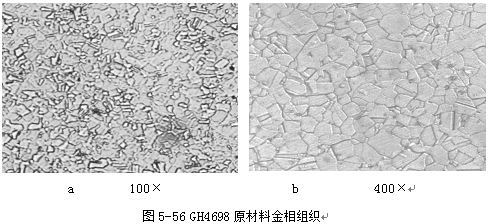

（7）GH4698合金原材料金相组织, 晶粒度为6～7级，见图5-56(a,b)。

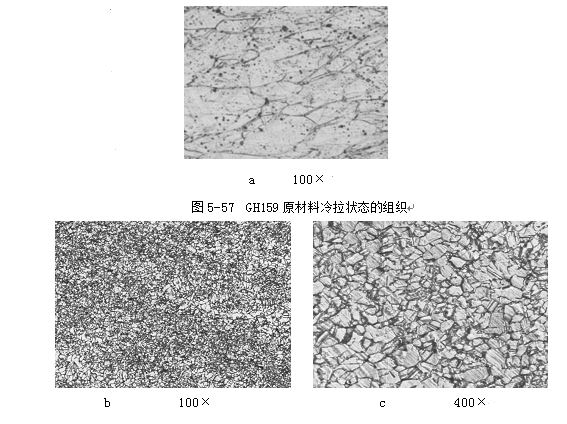

（8） GH159原材料有冷拉和固溶两种状态金相组织。

冷拉状态金相组织（a），晶粒度为3～4级，见图5-57。

冷拉状态金相组织，晶粒度为8～9级，见图5-58(b、c)。

图5-58 GH159合金原材料固溶后金相组织

经固溶热处理后的原材料，金相组织为等轴组织，固溶后的强度与冷变形的强度相比，下降很多，约为1000MPa左右。

（9）GH4169合金原材料金相组织，晶粒度为8～9级，见图5-59。

图5-59  GH4169原材料金相组织

（10）GH738合金原材料金相组织，晶粒度为6～7级，图5-60。

               图5-60 GH738原材料金相组织
