高温合金螺栓热处理工艺金相分析

返回列表 来源:国检检测 查看手机网址
扫一扫!高温合金螺栓热处理工艺金相分析扫一扫!
浏览:- 发布日期:2020-06-02 11:36:34【

(1)  A286合金螺栓金相组织与热处理工艺

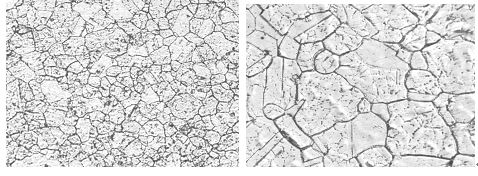

A.  A286合金螺栓金相组织,晶粒度为8级,见图5-12(a,b)。

图5-12 A286螺栓固溶时效金相组织


 图5-12 A286螺栓固溶时效金相组织

B. A286合金螺栓热处理工艺

 固溶:890℃×1.5h,油冷

时效:720℃×16h,气冷。


(2) GH2132合金螺栓

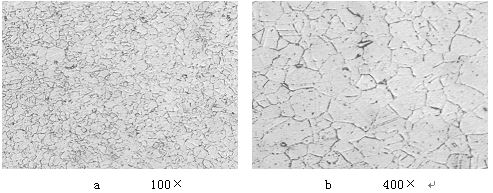

A. GH2132合金螺栓金相组织,晶粒度为5~6级,见图5-13(a,b)。

 GH2132螺栓固溶时效金相组织

a      100×                     b      400×

图5-13  GH2132螺栓固溶时效金相组织

B.  GH2132螺栓热处理工艺

固溶:980℃     1.5h, 油冷

时效:720℃     16~20h, 气冷


(3)  GH159 合金螺栓

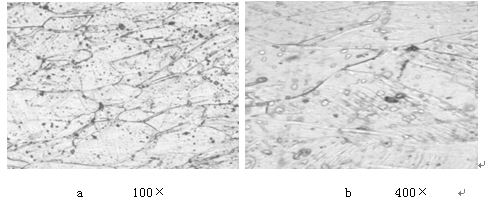

A. GH159合金螺栓金相组织,晶粒度为3~4级,见图5-14(a,b)。

 GH159螺栓时效金相组织

图5-14  GH159螺栓时效金相组织

B. GH159螺栓热处理工艺

GH159螺栓的原材料为冷拉变形(48%),冷拉变形后不采用固溶工艺,直接加工产品然后时效。时效:663℃×4~4.5h,气冷。


(4) GH80A合金螺栓

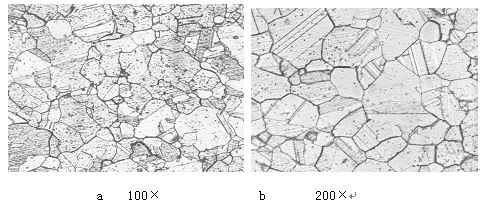

A. GH80A合金螺栓金相组织,晶粒度为4~5级,见图5-15(a,b)。

 图5-15 GH80A螺栓固溶时效金相组织


图5-15 GH80A螺栓固溶时效金相组织

B. GH80A螺栓热处理工艺

固溶:1080℃保温 8h,气冷

时效:700℃保温  16h,气冷


(5)  GH141合金螺栓

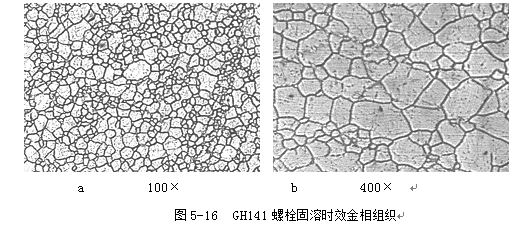

A. GH141合金螺栓金相组织,晶粒度为7~8级,见图5-16(a,b)。

GH141螺栓固溶时效金相组织

B. GH141螺栓热处理工艺

固溶:1030℃  1h,油冷或气冷

时效:760℃   16h,气冷


(6)  GH4698螺栓

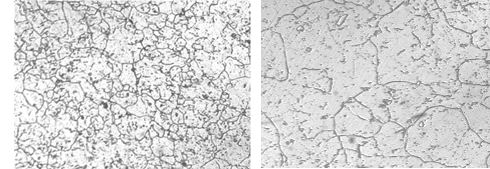

A. GH4698合金螺栓金相组织,晶粒度为3~4级,见图5-17(a,b)。

 GH4698螺栓

图5-17  GH4698螺栓固溶时效金相组织

B. GH4698螺栓热处理工艺

固溶:1100℃ 8h,气冷+1000℃ 4h,气冷

时效:770℃  16h,气冷


(7)  GH4049螺栓

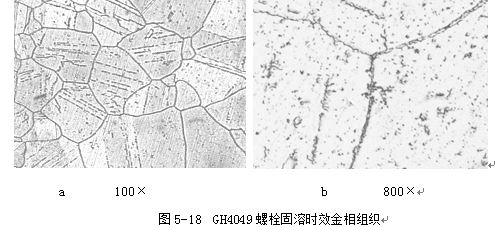

A. GH4049合金螺栓金相组织,晶粒度为3~4级,见图5-18(a,b)。

 GH4049螺栓固溶时效金相组织

B. GH4049螺栓热处理工艺

固溶:1050℃  1h,油冷或气冷

时效:760℃   16h,气冷


(8) GH3030合金螺栓

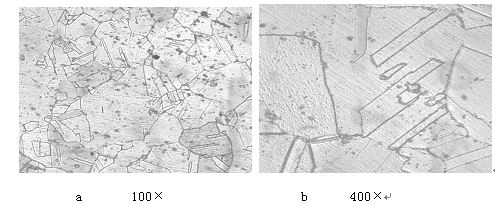

A. GH3030合金螺栓金相组织,晶粒度为6~7级,见图5-19(a,b)。

GH3030螺栓固溶时效金相组织


a       100×                     b       400×

图5-19 GH3030螺栓固溶时效金相组织

B. GH3030螺栓热处理工艺

固溶:1030℃1h,油冷或气冷

时效:760℃16h,气冷


(9) GH4169合金螺栓

A. GH4169合金螺栓金相组织,晶粒度为6级,见图5-21。

 GH4169螺栓固溶时效金相组织 100×

               图5-21 GH4169螺栓固溶时效金相组织 100×

B. GH4169合金螺栓热处理工艺

固溶:954℃ 1.5h,气冷

时效:718℃保温8 h,以56℃/h冷速冷到621℃保温8 h,气冷。


(10) GH738

A. GH738合金螺栓金相组织,晶粒度为5~6级,个别3级,见图5-22。

 图5-22 GH738螺栓固溶时效金相组织100×

B. GH738合金产品热处理工艺

固溶:1030℃   1h,油冷或气冷

稳定化:850℃  4h,气冷

时效:760℃    16h,气冷

(11) GH4169螺栓纹滚压加工后的晶粒流线组织

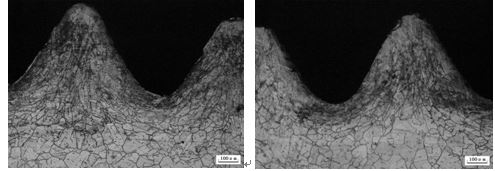

GH4169螺栓螺纹滚压加工后,螺纹经滚压加工造成晶粒组织因滚压产生变形拉长,形成晶粒流线组织,见图5-23

 (a,b)。

GH4169螺栓滚压加工后的晶粒流线组织

5-23    GH4169螺栓滚压加工后的晶粒流线组织
