特种不锈钢螺母淬回火组织

（1） 1Cr12Ni3MoVN螺母成品见图6-33。

（2） 1Cr12Ni3MoVN不锈钢螺母热处理金相组织

1Cr12Ni3MoVN不锈钢螺母热处理金相组织为回火索氏体组织，见图6-34。

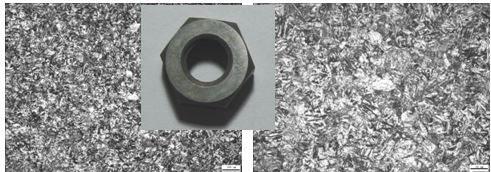

图6-33不锈钢螺母热处理实物形貌

a   200×                           b   400×

图6-34 1Cr12Ni3MoVN螺母淬回火金相组织

1Cr12Ni3MoVN螺母热处理工艺：

淬火：真空油淬炉 1050℃  90 min 油冷

回火: 真空回火炉 580℃   4 h    空冷
