国检检测欢迎您!

微信公众号|腾讯微博|网站地图

您可能还在搜: 无损检测紧固件检测轴承检测上海综合实验机构

社会关注

压弹簧圈金相分析及热处理工艺

返回列表 来源:国检检测 查看手机网址
扫一扫!压弹簧圈金相分析及热处理工艺扫一扫!
浏览:- 发布日期:2020-06-03 13:36:37【

(1)压弹簧圈实物见图6-11

压弹簧实物形貌


图6-11   压弹簧实物形貌

(2)金相组织与热处理工艺

65Si2MnWA弹簧圈热处理后金相组织为回火屈氏体组织,见图6-12。

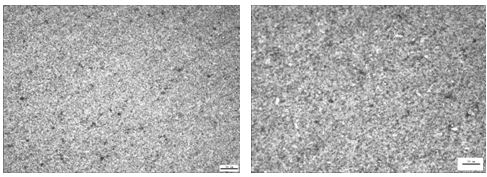

65Si2MnWA压弹簧淬火中温回火金相组织

                                                                                               a                                                                                                    b

图6-12 65Si2MnWA压弹簧淬火中温回火金相组织

65Si2MnWA压弹簧热处理工艺:。

淬火:气氛保护炉  850℃  30min 油冷

回火:气氛保护炉  430℃  60min 水冷。

微信关注图


最新资讯文章
