分享:激光冲击强化TC4双相钛合金过程中β相的细化机理
纪飞飞1,2
(1.苏州健雄职业技术学院,苏州 215411;2.江苏大学机械工程学院,镇江 212013)
摘 要:采用激光冲击强化(LSP)技术对 TC4双相钛合金进行表面强化处理(冲击0~3次), 研究了β相晶粒细化机理以及强化前后残余应力、表面硬度及疲劳强度的变化。结果表明:激光冲 击强化过程中,β相晶粒内的位错首先通过滑移形成位错线,随着塑性变形加剧,位错不断堆积形 成位错壁和位错胞,位错进一步运动后形成亚晶界,并通过动态再结晶实现晶粒细化;3次冲击强 化后,合金的晶粒尺寸由原始板材的21.33μm 降至4.68μm;随着激光冲击强化次数增加,合金表 面的残余压应力、显微硬度及疲劳强度均增大。
关键词:双相钛合金;激光冲击强化;β相;位错滑移;晶粒细化 中图分类号:TG39 文献标志码:A 文章编号:1000-3738(2022)01-0041-06
0 引 言
TC4钛合金作为典型的 α+β双相钛合金,具 有比强度高、耐蚀性好、耐热性好等特点,广泛应用 于航空航天、医疗等领域[1]。然而,TC4钛合金的 抗疲劳性能和表面耐磨性能较差,使用中易发生磨 损和疲劳失效,极大限制了钛合金关键零部件在极 端环境下的应用[2-3]。 金属构件的疲劳性能与其表面结构完整性密切 相关。激光冲击强化(Lasershockpeening,LSP)技 术具有非接触、无热影响区、高性能、低变形、高柔性 等突出优点,能够显著细化材料晶粒、诱导材料发生 塑性变形、产生表面残余压应力,从而提高构件的疲 劳性能[4-6]。目前关于激光冲击强化微观机理的研 究主要围绕晶粒尺寸以及微观形貌特征方面展开。 LU 等[7]对 ANSI304不锈钢进行激光冲击强化处 理,研究发现面心立方(fcc)材料的多向机械孪晶交 41 纪飞飞,等:激光冲击强化 TC4双相钛合金过程中β相的细化机理 叉作用以及位错运动是高应变速率塑性变形作用下 晶粒细化的两大主要机制,多次激光冲击能实现纳 米尺度的晶粒细化;LU 等[8]对工业纯钛进行多次 激光冲击强化,发现近表层的晶粒细化机理主要为 亚微米尺度的多方向机械孪晶相互作用以及纳米尺 度的次 生 机 械 孪 晶 和 位 错 墙 的 相 互 作 用。REN 等[9]对 Ti6Al4V 钛合金进行激光冲击强化后发现, 其α相(密排六方结构,hcp)中多方向的孪晶相互作 用和位错运动共同起到了晶粒细化作用,同时β相 (体心立方结构,bcc)中大量的位错经运动并堆积后 形成了位错缠结、位错壁等微观结构,并随着位错密 度的不断增加,形成了新的晶界,从而实现了晶粒细 化。AO 等[10]研究发现,β相晶粒主要通过横、纵向 的位错滑移、堆积、缠结和重排作用而发生细化。关 于金属材料在激光冲击强化时的晶粒细化机理可总 结为以下3种模式:(i)严重塑性变形引起的位错运 动形成位错缠结和位错壁等结构,在进一步堆积、挤 压后形成亚晶界,并通过动态再结晶实现晶粒细化; (ii)多方向孪晶结构相互碰撞、湮灭,切割粗大晶粒 从而实现晶粒的细化;(iii)位错运动与孪晶结构的 协同作用实现晶粒细化。目前钛合金激光冲击强化 机理的研究报道大多集中于单相钛合金上,α+β双 相钛合金中β相晶粒细化机理的研究报道较少。因 此,作者对 TC4双相钛合金进行激光冲击强化处 理,采用透射电子显微镜(TEM)对冲击前后材料 表面微观形 貌 特 征 进 行 了 分 析,研 究 了 超 高 应 变 速率塑性变形作用下β相的微观结构动态演变行 为和位错滑 移 类 型 对 微 观 结 构 特 征 的 影 响,描 述 了β相在激光冲击强化作用下的晶粒细化机理,从 而为实现 TC4双相钛合金材料复杂构件的表面改 性,提高构件疲劳寿命,促进损伤构件的再制造提 供理论指导。
1 试样制备与试验方法

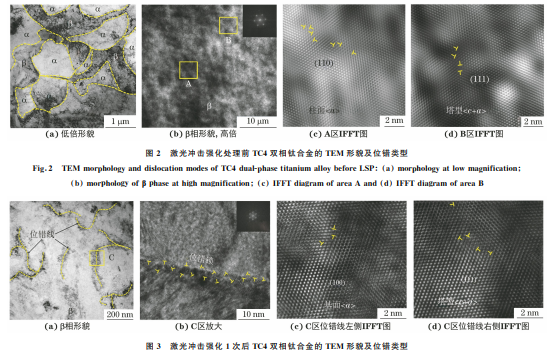

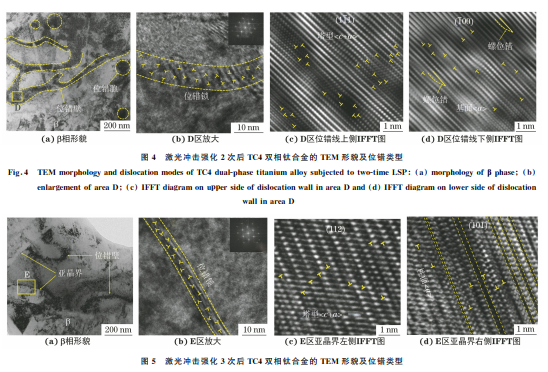

试验材料为上海锦旗金属制品有限公司提供的 3mm 厚 TC4双相钛合金薄板,制备工艺为冷轧工 艺。在钛合金薄板上取样,依次用200 # ~2000 # 砂 纸打磨抛光试样表面,抛光后将试样真空放置,以防 止试样与空气接触发生氧化反应。采用纳秒 Gaia 型激光冲击强化装置进行激光冲击强化试验,通过 Nd∶YAG 型激光器震荡产生脉冲辐照试样表面,采 用铝箔作为吸收层,液态水作为约束层。为了研究 不同塑性变形程度下材料表面微观结构动态演变行 为,将板状试样分为4个区域,分别进行激光冲击0 次、1次、2次和3次。激光冲击强化试验参数如下: 波长为1064nm,功率为6.5J,光斑直径为3mm, 搭接率为50%,脉冲宽度为18ns,频率为10 Hz。 进行激光冲击时,保持激光光源位置不变,采用库卡 机器人机械手 KR30-3夹持试样,按照如图1所示 的冲击路径来调整位置,通过机械手 KR5R1400控 制作为约束层的水流的喷射速度及位置。3次冲击 的路径相同。 图1 激光冲击路径 Fig 1 Lasershockpath 激光冲击强化后,将试样的冲击 表 面 抛 光 至 20μm 深 度,利 用 冲 压 器 在 试 样 上 截 取 直 径 为 3mm 的小 圆 片,打 磨 未 冲 击 表 面 至 圆 片 厚 度 为 100μm,再 采 用 离 子 减 薄 技 术 将 圆 片 减 薄 至 10μm 后,采用 FEIF20型透射电子显微镜观察显 微组 织。采 用 X-350A 型 X 射 线 衍 射 仪 和 sin 2ψ 法测定 残 余 应 力,采 用 铜 靶,Kα 射 线,管 电 压 为 22kV,管电 流 为 6 mA,准 直 管 直 径 为 2 mm,2θ 扫描的起始角和终止角分别为145°和135°,扫描 速率为6(°)·min -1。采 用 HXD-1000TMSC/LCD 型显微硬度计测试显微硬度,载荷为1.96N,保载 时间为 10s,重 复 测 10 次 取 平 均 值。采 用 MTS Landmark型液压伺服测试装置开展室温高周疲劳 测试,测定冲击试验前后材料的疲劳强度,工作频 率 为 110 Hz,高 周 疲 劳 试 验 的 峰 值 应 力 为 330 MPa,应力比为0.2,标准疲劳试样原始标距尺 寸为43.76mm×20mm×3mm。
