螺柱断裂缺陷应力腐蚀分析

（1）42CrMo钢双头螺柱应力腐蚀断口形貌

螺柱在螺纹收尾处的牙底断裂，断口微观形貌为沿晶、穿晶混合断口,有较多二次裂纹，并有被腐蚀的区域。裂源区为颜色较深无光泽的腐蚀区域，扩展区微观形貌为准解理及少量二次裂纹，瞬断区呈韧窝形貌，呈应力腐蚀断口特征。

由于在工作环境中螺柱受到腐蚀，其应力集中处产生了应力腐蚀裂纹，应力腐蚀裂纹的两侧成为腐蚀区域，颜色较深无光泽；裂纹进一步扩展双头螺柱断裂，见图9-82、图9-83和图9-84。

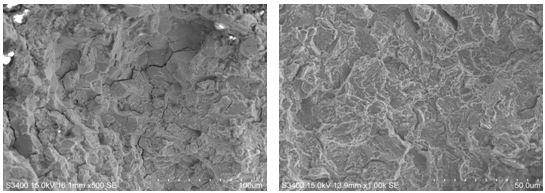

图9-82 裂源区电镜形貌                    图9-83扩展区微观形貌

图9-84 瞬断区微观形貌
